安全切换测试气体

用于自动检漏系统的紧凑型分配站

在流体流域，只有阀门能控制气体或液体。因此，从水和废水处理到食品和制药行业、再到化妆品生产、石油化工和氢气应用，这些都依赖于阀门。阀门在许多检测设备中也是不可或缺的。例如，空调设备的测试系统必须检查空调设备的管道是否存在泄漏，以防止制冷剂逸出。此类检漏系统所需的阀门应能保证高度密封性，并且坚固耐用，具有紧凑的设计，允许高流量通过！

夏天、阳光、度假，夫复何求？但是，如果盛夏的太阳直接照射在房车或露营车上，届时您又找不到遮阳的地方，那么唯一的办法就是使用空调了。市场上有大量移动式冷却装置可供选择。这些装置有一个共同点：使用前必须接受测试，以确保其随后能长期可靠地工作。这通常是手动完成的：为了检查制冷剂管道的密封性，会在每个连接点处手持一个特殊的嗅探传感器进行测量。

然而，这种手动测量的数值不具有可重复性。另外，由于对每个测量点的测量时间不一样，而且测量并不总是从相同的距离进行的，因此测量结果也不总是可靠的。有时，员工太快地将传感器从测量位置挪开。因此，aprotec GmbH 为房车空调系统制造商 Truma 开发了一套测试系统，可自动检查设备管道是否存在泄漏。这样可以防止因手动操作嗅探传感器而造成的人为错误。

用嗅探夹代替手动操作

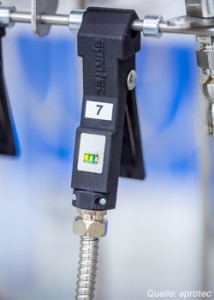

嗅探夹在这里发挥了关键作用。它们被手动安装在所有待测试的管道接头处。然后进行第一步，在这个步骤中，一个不参与实际测试过程的额外嗅探夹会测量空调设备中的残余压力。如果它在预期范围内，则首先将空调设备抽真空至大约 1 mbar 的绝对真空，然后将测试气体（合成气体或氦气）以 40 bar 的压力引入空调设备中。在随后的初步泄漏测试中，将所有夹具连接到检测装置，然后对每个嗅探夹进行单独测试，并在每次测试前对残余压力进行检查，以测量每个夹具处的泄漏率。

带十二个枢轴电枢阀的阀块

如果合成气体或氦气从泄漏处逸出，这些气体会通过集成在嗅探夹上的输送毛细管被送入检测系统，然后检测系统会将它们显示出来。阀块负责安全地切换各个夹具。aprotec 总经理 Michael Landgraf 说：“我们安装了 12 个 Bürkert Fluid Control Systems 生产的枢轴电枢阀。”所有嗅探夹都通过输送毛细管与这些阀门相连。通过切换阀门，输送毛细管被依次连接到检测系统。这样就能确保为每个泄漏点分配一个嗅探夹。此外，Bürkert 阀门的快速切换特性也确保了测量过程的稳定性。将嗅探夹放在空调设备上的工作人员会看到夹子上显示的测试状态。为了校准系统，可以将校准件连接到夹具上，然后它会自动校准系统。

0331 型阀门坚固耐用，已在许多其他应用中证明了其耐用性和可靠性。

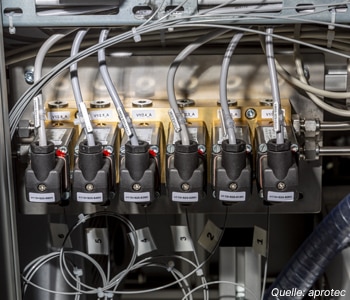

作为测试气体分配站的紧凑型阀块。

结构紧凑，流量大

所用阀门为直动、介质分离式枢轴电枢阀，有两位三通和两位两通两种型号。

• 作为分配阀或混合阀的两位三通版本
• 坚固的枢轴，使用寿命长
• 不同的膜片材料和操作模式
• 阀体由黄铜、不锈钢、PEEK 或聚丙烯制成
• 配备耐化学腐蚀的环氧树脂模制电磁线圈
• 也适用于腐蚀性酸碱等棘手介质
• 0331 型带有用于调试和测试的手动操作件
• 通过二进制或 NAMUR 信号形式的位置反馈显示切换状态
• 可选配电子功耗降低装置或节能脉冲版本

阀门的所有三个出口都在同一水平面上。如果需要维修，只需更换阀门，无需对管道进行任何改动

带有节能 Kick and ｄｒｏｐ 线圈的电磁阀

另一个特性也被证明是很实用的：阀门的所有三个出口都位于阀体底部。与第三个出口通常位于顶部的其他阀门相比，这具有优势。因为如果三个出口都在同一水平面上，在维修时只需更换阀门，而无需对管道进行任何改动。检漏系统的开发商和空调设备的制造商都非常满意；得益于阀门，所有测量结果都是可重复的，并被清晰地记录在案。露营者和房车车主可以在夏季放心使用空调设备了。因此，没有什么能阻挡您在下次度假时在房车中享受清凉一夏了。

“对我们来说，所用组件的质量和可靠性至关重要，因为我们为系统设立了很高的质量标准。”

  Michael Landgraf, aprotec 总经理
